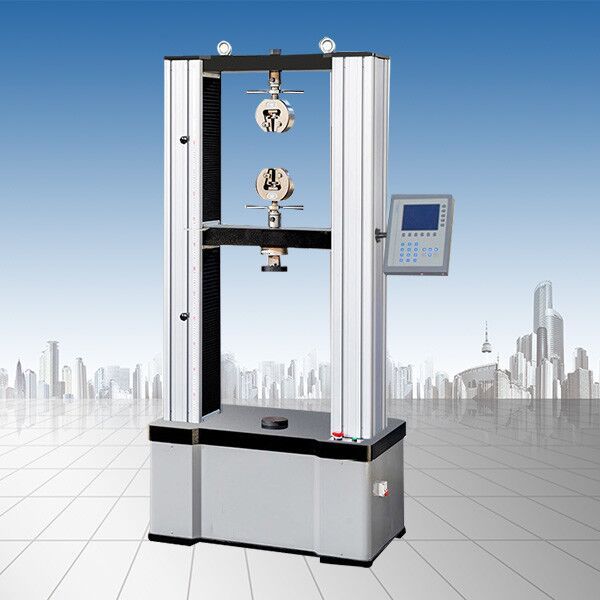

DS数显式安全带拉力试验机
DS数显式安全带拉力试验机具有结构紧凑、简单易用等特点，可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。主机中横梁采用高精度的导杆导向，具有很高的刚性和良好的线性运动特性。丰富的夹具工装、载荷力传感器、变形测量传感器等附件，几乎可以满足客户所有需求。试验解决方案涵盖塑料、金属、汽车工业、建筑材料、纺织品、纸与纸板、食品和包装、复合材料等。
DS数显式安全带拉力试验机 设备特点
? 主机特点
u 高精度滚珠丝杠副使传动更加平稳整机刚性高，运行平稳；
u 超大的试验宽度，限度满足客户需求；
u 台湾交流伺服电机驱动，精度高，响应快；
u 高精度传感器，精度高，稳定性好。
u 中横梁采用四根导杆和石墨自润滑套导向，强壮的导向光杠增加设备的横向刚性，确保横梁线性运动。它能够使十字街头精确对齐，减少测量数据的差异，产生良好的整体精度；
? 控制器特点
u 自动校准、自动标定：系统可自动实现示值准确度的标定；
u 自动停机：试样破坏后，移动横梁自动停止移动；
u 自动显示：在整个试验过程中，液晶实时显示试验力、峰值、位移、速度；
u 自动返回：试验完成后试验机移动横梁自动返回到试验初始位置；
u 破断判断:试样断裂后,移动横梁自动停止移动;
u 限位保护:具有机械和程控两级限位保护功能;
u 过载保护：当负荷超过额定值的3～5%时设备自动停止工作
u 自动计算:输入试样直径（圆材）；宽度、厚度（扁材）、试样标距等自动计算面积；
DS数显式安全带拉力试验机 主机标准配置
|
配置名称 |
配置型号或说明 |
数量 |
|
主机 |
落地式主机 |
一台 |
|
交流伺服电机 |
台湾东元 |
一台 |
|
交流伺服驱动器 |
台湾东元 |
一套 |
|
高精密滚珠丝杠 |
ABBA |
二副 |
|
控制器 |
大液晶显示测控系统 |
一套 |
|
负荷传感器 |
知名品牌 |
一台 |
|
负荷传感器 |
30KN |
一支 |
|
拉伸夹具 |
X204 |
一套 |
|
压缩夹具 |
YS204 |
一付 |
|
弯曲夹具 |
WQ-204 |
选配 |
|
微型打印机 |
|
选配 |
DS数显式安全带拉力试验机 技术指标
|
型号 |
WDW-30S |
|
试验力 |
30kN |
|
试验机级别 |
1级 |
|
试验力测量范围 |
2%～100%FS |
|
试验力示值相对误差 |
±1%以内 |
|
横梁位移示值相对误差 |
±1以内 |
|
位移分辨力 |
0.01mm |
|
横梁速度调节范围 |
1～500 mm/min |
|
横梁速度相对误差 |
设定值的±1%以内 |
|
有效试验宽度 |
400mm |
|
有效拉伸空间 |
700mm(标准机型，可按需求定做) |
|
宽度 |
775mm |
|
深度 |
660mm |
|
高度 |
1740mm |
|
电源 |
220V±10%；850W |
